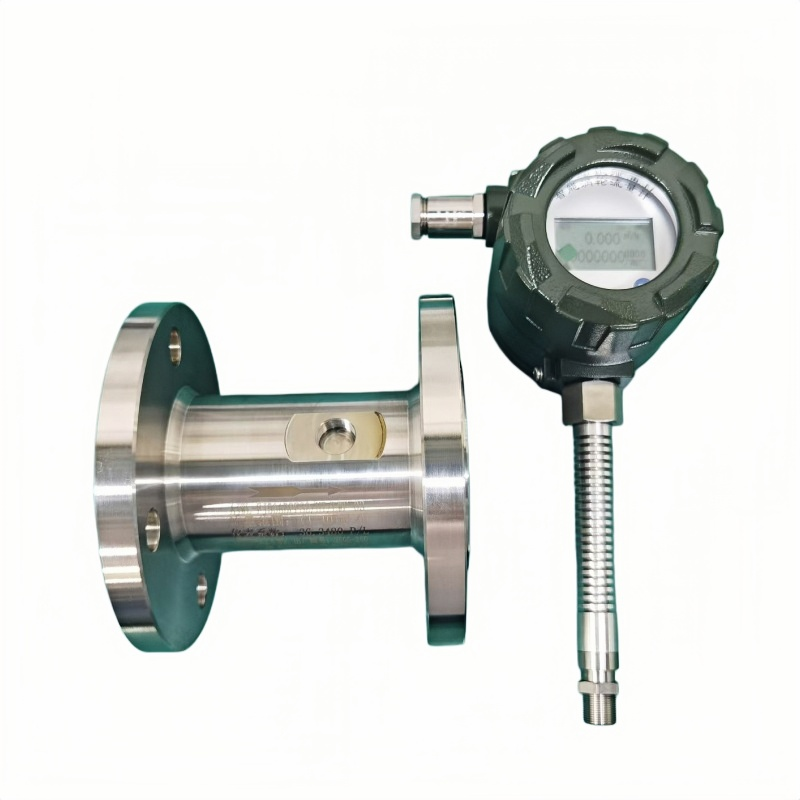

高温型液体涡轮流量计   多钦仪表（上海）有限公司选型推荐

二、测量原理

三、分级耐温规格（主流三档）

四、核心技术参数

1. 通径与连接

• 螺纹：DN4/DN6/DN10/DN15/DN20/DN25/DN32/DN40

• 法兰：DN50~DN200（PN16/PN25/PN40 高压可?。?/span>

• 特殊：DN300 以上可选插入式高温涡轮

2. 精度与量程

• 精度等级：0.2 级、0.5 级、1.0 级（贸易结算选 0.5 级及以上）

• 重复性：≤±0.05%~±0.2%

• 量程比：10:1 / 20:1，低流量工况可选宽量程版本

3. 压力参数

• 标准耐压：1.6MPa、2.5MPa、4.0MPa

• 高压定制：最高 42MPa，适配高温高压液压油回路

4. 材质配置（接触介质）

• 壳体：304 不锈钢（通用）、316L 不锈钢（轻微腐蚀介质）

• 涡轮叶轮：316L、双相钢、哈氏合金（腐蚀工况）

• 轴承：陶瓷、碳化钨、石墨自润滑（高温无油润滑）

• 密封：氟橡胶、柔性石墨、金属缠绕垫（超高温）

5. 信号输出与供电

1. 脉冲频率输出（无源 / 有源）

2. 4~20mA 标准电流输出

3. RS485 Modbus RTU（对接 PLC、能源监控系统）

4. 现场液晶显示款：DC24V 供电；分体放大器可选锂电池供电

6. 防护与防爆

• 防护等级：IP65，户外、机房潮湿环境可用

• 防爆选项：Ex d IIB T6，适用于高温燃油、化工防爆车间

7. 环境条件

• 仪表放大器环境温度：-20℃~60℃（散热结构保障，不会随管道高温升温）

五、核心产品优势

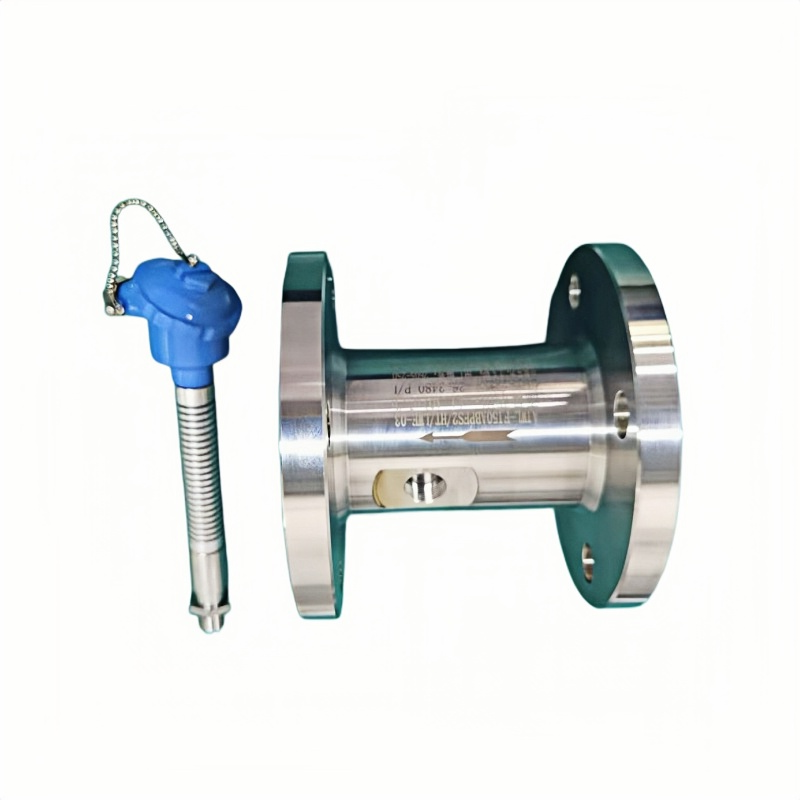

1. 耐高温结构设计：加长散热筒隔离热源，电路板不会高温老化，长期信号稳定；

2. 高精度、快速响应：适合高温介质定量投料、换热系统流量闭环控制；

3. 压力损失低：对导热油循环系统、锅炉热水管网，不会额外增加水泵负荷；

4. 耐高温轴承 + 石墨密封：220℃以内介质无需降温旁路，直接安装；

5. 多信号输出兼容自控：4~20mA 模拟量、RS485 远传，适配工厂 DCS/PLC 系统；

6. 分体式放大器可?。焊呶鹿艿阑肪晨山允颈硗钒沧霸谠独牍艿赖某Ｎ虑?。

六、适用介质与行业

适配介质（清洁单相低粘度液体）

禁止使用工况

介质含大量固体颗粒、纤维；

粘度＞50mm2/s 高粘度沥青；

含强腐蚀高温酸碱液（需定制哈氏合金 + PTFE 内衬）；

介质大量带气泡。

典型应用行业

1. 化工 / 压铸：导热油炉、模具油温循环流量监测、反应釜高温导热油定量输送；

2. 热力锅炉：高温热水、锅炉供油计量；

3. 石油润滑：高温润滑油、成品油输送贸易计量；

4. 机械冶金：高温液压油、淬火液循环监测；

5. 橡塑行业：高温导热油加热回路流量控制。

七、安装规范（高温款重点要求）

1. 直管段：上游≥10DN，下游≥5DN；阀门、弯头后建议 15DN 直管段；

2. 安装方位

• 水平安装：表头放大器朝上，避免管道热量垂直传导至电路板；

• 垂直安装：介质必须自下而上流动，防止气体积存在涡轮腔；

3. 满管要求：不可装在管道最高点，防止积气造成测量失准；上游加装消气器；

4. 前置过滤：介质存在微量杂质时，上游安装 40~60 目过滤器，保护高温陶瓷轴承；

5. 旁路管道：建议配置旁路球阀，检修仪表无需?；趴崭呶陆橹?；

6. 管线缓冲：高温管道热膨胀量大，流量计两端加装金属波纹管，消除热应力拉扯传感器；

7. 调节阀位置：流量调节阀安装在流量计下游，避免上游湍流影响精度。

八、高温款与普通液体涡轮对比

九、售后配套说明

1. 成套配件：法兰垫片、安装螺栓、信号电缆、安装说明书；分体款含加长信号线；

2. 售后条款：整机质保 2 年；支持 350℃超高温、高压、防腐材质定制；报价为参考价，批量采购可上门管道勘测、免费指导安装调试。
