测量原理

1. 计量精度

• 标准款：±0.5% 读数（贸易结算通用）

• 高精度定制款：±0.2% 读数（成品油贸易计量）

• 重复性误差≤±0.1%，高粘度介质精度稳定性更强

2. 介质粘度适配

3. 温度范围

• 常温标准型：-20℃ ~ 120℃

• 高温散热款（加长散热筒）：最高 200℃，适配导热油、熔融沥青

• 低温定制：-40℃（低温柴油、冷冻润滑油）

4. 公称压力（按壳体材质区分）

1. 铸铁壳体（经济型油品）：1.0MPa、1.6MPa

2. 铸钢壳体（高压化工 / 原油）：2.5MPa、4.0MPa、6.4MPa

3. 304/316 不锈钢壳体（腐蚀介质）：1.6MPa

5. 压力损失

6. 防护与防爆

• 防护等级：IP65，室外油库露天安装可用

• 防爆选配：Ex ia ⅡCT6 本安防爆、Ex d ⅡBT4 隔爆防爆，汽油、甲醇库区合规使用

壳体与内部材质选型

1. 壳体材质

• 灰铸铁 LC-A：成本低，柴油、机油、工业润滑油、无腐蚀油品，油库主流选型

• 铸钢 LC-E：高压工况、原油、重油、高温导热油，承压上限 6.4MPa

• 304/316 不锈钢 LC-B：弱酸碱化工溶剂、食品级棕榈油、腐蚀助剂，无金属锈蚀污染介质

2. 齿轮与轴承

• 标准齿轮：铸铁、304 不锈钢；高粘耐磨款：硬质合金齿轮

• 轴承：青铜含油轴承、碳化钨耐磨轴承，长期输送含微量杂质重油不易磨损

3. 密封件

五、表头与信号输出配置（两种表头可?。?/span>

方案 1：机械字轮表头（油库简易贸易）

无需供电，就地读取总累积总量，可选外置脉冲发讯器，对接 PLC 装车控制系统；

断电数据保存。

方案 2：智能数显表头（自动化库区）

1. 供电：DC24V 外接供电；可选内置锂电池就地显示

2. 显示内容：瞬时流量、总累积、批次装车清零累积、介质温度、故障报警

3. 全规格信号输出：

• 高频脉冲：定量装车、自动灌装联锁控制

• 4–20mA：远传瞬时流量至库区中控室

• RS485 Modbus-RTU：接入 DCS、库区上位机，远程读取装车数据

4. 附加功能：内置定量控制、4G 物联网模块（流量数据上传云平台，手机查看装车记录）

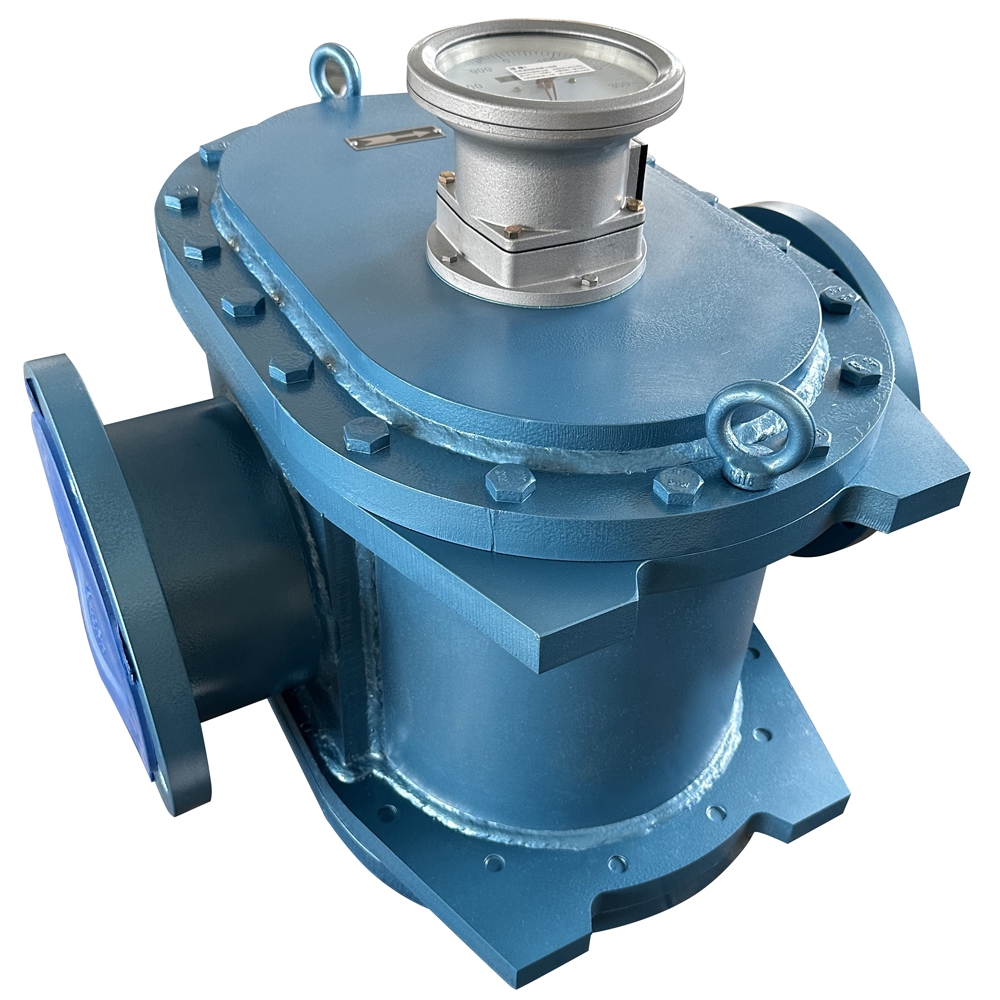

六、大口径椭圆齿轮流量计产品核心优势

1. 超大流量覆盖，DN200 最大 340m3/h，满足油库装车、厂区原油输送、沥青生产线大管线计量需求

2. 高精度贸易级计量，0.2 级精度满足成品油、重油贸易结算合规要求

3. 无前后直管段要求，库区管线弯头、阀门紧邻安装，无需改造管道

4. 高粘度介质测量优势突出，沥青、煤焦油、重油计量精度几乎不受粘度变化影响

5. 双表头方案适配不同库区：简易小型油库选机械表头，自动化大型库区选用数显远传款

6. 水平、垂直管道均可安装，流向无强制限制，适配库区各类管网布局

7. 防爆型号齐全，汽油、柴油、酒精化工库区防爆验收达标

七、适配介质与典型应用行业

适配介质

• 石油油品：柴油、汽油、原油、重油、沥青、煤焦油、润滑油、导热油

• 化工液体：高粘树脂、乙二醇、切削油、各类工业油脂

• 食品油脂：棕榈油、菜籽油、大豆油大型输送管线

典型应用场景

1. 成品油库：油罐车自动装车计量、储罐收发油贸易结算

2. 炼油厂：原油输送管线、重油外送管道流量监控

3. 沥青加工厂：高温熔融沥青生产线计量

4. 大型油脂加工厂：植物油储罐输送、成品装车计量

5. 化工园区：高粘树脂、润滑油原料输送总管计量

八、安装与运维注意事项（大口径专用）

1. 上游必须配套大口径过滤器（80~100 目），拦截泥沙、沥青杂质，防止大型齿轮卡滞；油库建议加装双联过滤器，在线切换清洗不停产

2. 介质含气体时前端配套大口径消气器，气泡会造成计量偏差、瞬时流量跳变，装车管线

3. 高温沥青、导热油选用加长散热筒型号，避免高温传导损坏数显表头

4. 大口径仪表自重较大，管道两端增设管道支架，避免仪表法兰受力变形渗漏

5. 防爆库区使用防爆型，屏蔽电缆可靠接地，配套防爆格兰头，满足安监验收

6. 长期输送重油、沥青，定期打开排污口清理腔体沉淀杂质，保障齿轮转动顺畅

7. 安装流向箭头与介质流动方向保持一致，垂直管路优先上进下出，减少腔体积气

九、售后说明

整机质保 2 年；支持按介质粘度、温度定制齿轮 K 系数；

油库批量采购提供免费上门调试、装车系统对接指导；

配套库区定量装车控制柜、4G 云流量监控系统。
