蒸汽差压式流量计  多钦仪表（上海）有限公司选型推荐

一、产品概述

蒸汽差压式流量计依靠流体节流产生压差实现流量测量，适配饱和蒸汽、过热蒸汽计量，是电厂、热力、化工行业主流蒸汽计量设备。包含标准孔板、喷嘴、V 锥三大主流节流装置，搭配冷凝罐、三阀组、差压变送器、温压补偿元件与流量积算仪成套使用。

通过实时采集蒸汽温度、压力自动修正介质密度，输出精准质量流量，满足工艺监控、能耗统计、蒸汽贸易结算。

二、测量原理

三、主流节流类型及适用蒸汽工况

1. 标准喷嘴流量计

2. V 锥流量计

3. 标准孔板流量计

四、整套系统组成

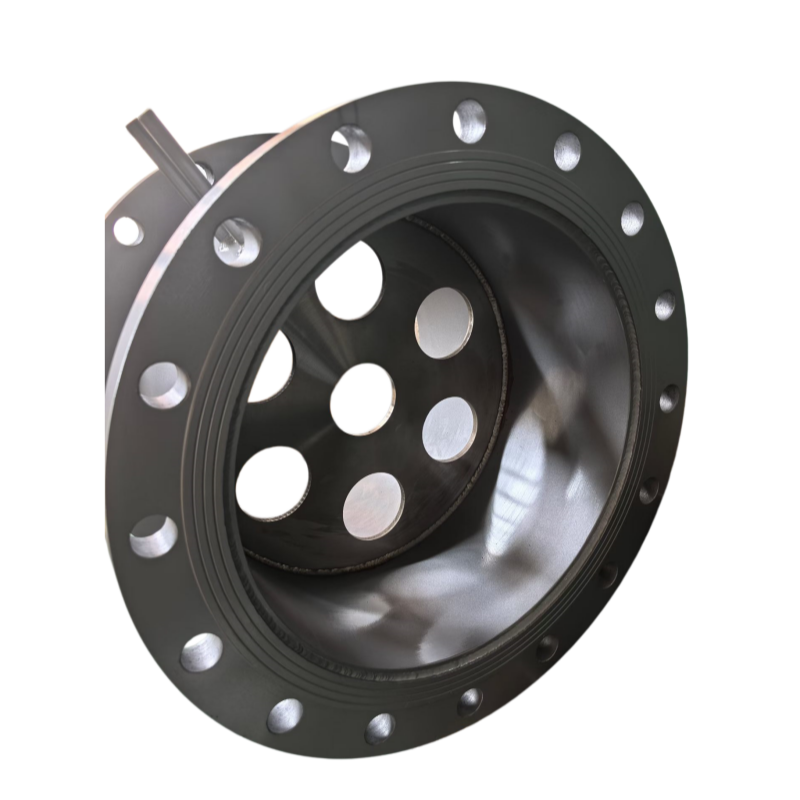

1. 节流一次元件：喷嘴 / V 锥 / 孔板（法兰焊接式）

2. 取压辅件：冷凝罐、不锈钢引压管、三阀组、排污排气阀

3. 信号采集部件：差压变送器、温度热电阻、压力变送器

4. 运算显示部件：智能流量积算仪

   功能：就地液晶显示瞬时蒸汽流量、累积总量、介质温度、压力、实时蒸汽密度

5. 远传输出：4～20mA 模拟信号、脉冲、RS485 Modbus-RTU，对接 DCS、PLC、能源管理平台

五、核心产品优势

1. 适配全品类蒸汽，温压补偿计量准确

   同时兼容饱和蒸汽、高温高压过热蒸汽，自动补偿温压带来的密度变化，计量数据满足贸易结算标准。

2. 耐高温高压，适配蒸汽恶劣工况

   节流件采用合金钢、304/316 不锈钢；冷凝罐隔离高温蒸汽，?；け渌推鞯缱釉?，介质最高耐受 550℃、承压最高 16MPa。

3. 适配各类现场管道条件

   V 锥可解决直管段不足、管路弯头阀门密集问题；喷嘴适合电厂高压主蒸汽；孔板适合普通厂区支管，多类型可选覆盖全部工况。

4. 运行稳定，维护工作量低

   无内部活动机械部件，耐蒸汽冲刷、抗水击；仅需定期对冷凝罐排放积水，无需频繁拆装检修，支持全年 24 小时不间断运行。

5. 就地远程双重监测，配套报警功能

   积算仪现场直观读取流量数据，同步远传中控；支持流量、温度、压力上下限报警，快速识别管道泄漏、断汽、超温超压故障。

六、通用技术参数

• 测量介质：饱和蒸汽、过热蒸汽

• 介质温度：-20℃～550℃

• 公称压力：1.6MPa～16MPa

• 测量精度：±0.5%～±1.5%

• 量程比：1:10（孔板 / 喷嘴）、1:15（V 锥）

• 供电方式：AC220V、DC24V

• 输出信号：4～20mA、脉冲、RS485 Modbus-RTU

• 防护等级：IP65

• 防爆规格：可选 Ex d IIB T4 隔爆型

七、典型应用场景

八、选型及售后说明
