一、DN200耐腐蚀气体流量计推荐类型（按耐腐蚀优先级）

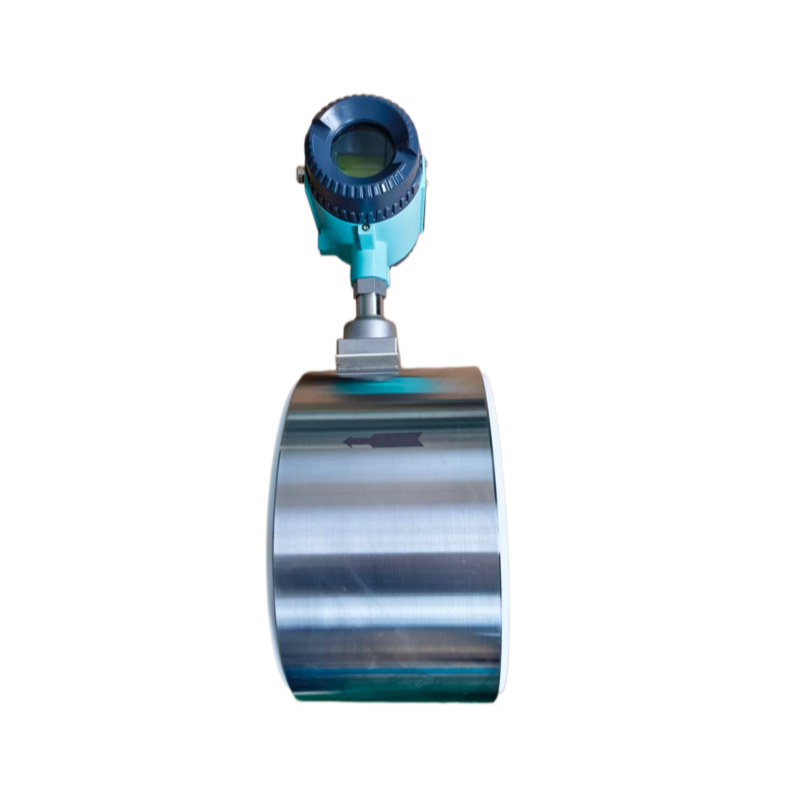

1）DN200 防腐涡街流量计（316L / 衬氟）

核心参数

• 口径：DN200（8"），法兰连接

• 材质（防腐关键）：

• 标准：316L 不锈钢（耐中等腐蚀）

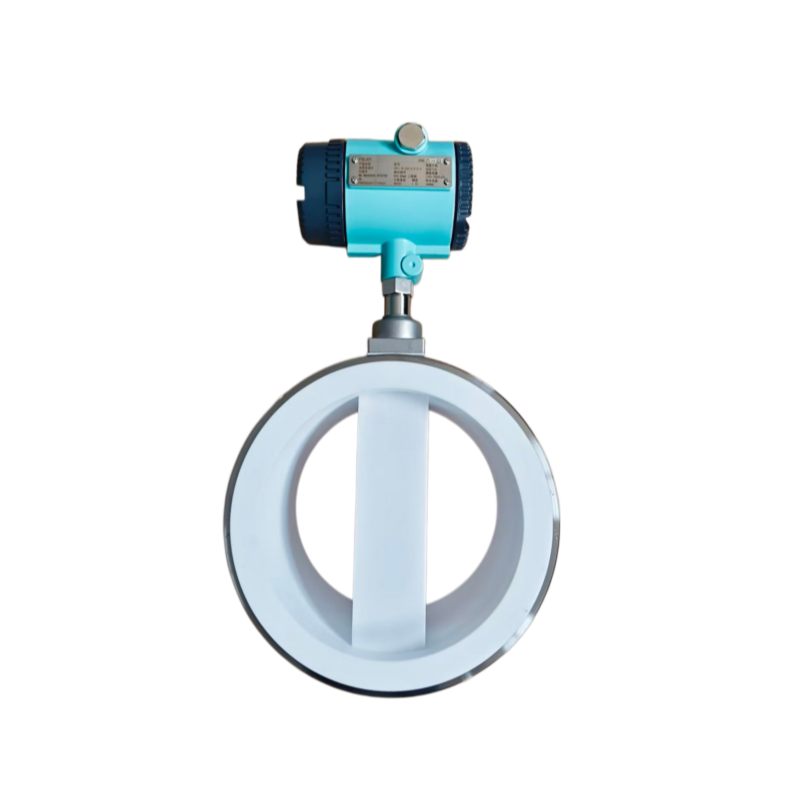

• 强腐蚀：316L+PTFE 衬里（衬四氟）、哈氏合金 C

• 精度：±1.0% FS（气体）

• 量程比：1:15～1:20

• 流速范围：1.5～60 m/s（气体）

• 工作压力：PN16（1.6MPa） / PN25/PN40

• 介质温度：-40～+200℃（衬氟≤180℃）

• 通讯：RS485 Modbus RTU（标配）+4–20mA + 脉冲

• 防爆：Exd II BT6 / Exia II CT6（可选）

• 防护：IP65

• 流量范围（DN200，0.6MPa，20℃）：

• 工况：220～2200 m3/h

• 标况（Nm3/h）：≈ 1300～13000 Nm3/h

特点

• 无活动部件、抗腐蚀、免维护

• 温压一体，自动补偿，直接标况流量

• RS485 远传：瞬时 / 累积 / 温度 / 压力

2）DN200 防腐热式气体质量流量计（高精度?直接质量流量）

核心参数

• 口径：DN200（管段式）

• 材质：316L / 哈氏合金 C，传感元件防腐涂层

• 精度：±0.75%FS（质量流量）

• 量程比：1:100（低流速灵敏）

• 压力：PN16/25

• 温度：-40～+150℃

• 通讯：RS485 Modbus +4–20mA

• 防爆：Exd II BT6

• 特点：无需温压补偿，直接测质量流量；抗湿、抗轻微颗粒

3）DN200 防腐超声波气体流量计（无压损?强腐蚀）

核心参数

• 口径：DN200（双声道）

• 材质：316L / 衬氟，探头 PTFE / 哈氏合金

• 精度：±1.5% FS

• 量程比：1:30

• 压力：≤1.6MPa

• 温度：-20～+160℃

• 通讯：RS485+HART

• 特点：无压损、无接触测量、强腐蚀耐受；适合含微量液滴 / 粉尘

二、关键防腐材质选型（按介质）

三、DN200 安装要求（防腐型通用）

• 前直管段：≥10DN（2000mm）

• 后直管段：≥5DN（1000mm）

• 法兰：PN16/25，RF 面，密封垫用PTFE / 氟橡胶

• 防爆区：接线用防爆密封接头，单端接地

• 避免强震动、强电磁干扰

售后与质保

• 整机质保2 年，防腐涂层 / 衬氟质保 1 年

• 提供RS485 通讯调试、PLC 对接、防爆安装指导
